cctv管道檢測報告編制的內容有哪些
公司簡介
健明迪檢測提供的cctv管道檢測報告編制的內容有哪些 ，現在各大城市都非常重視的地下管道，大多數地方都要求新建排水管道驗收都有cctv管道檢測報告。通過cctv管道檢測，可將雨污排水管道的內部情況看得一清二楚，管材的材質（PE管、PVC管、波紋管、混凝土管等等）、管道的類型（雨水管、污水管、雨污合流管等等）、管徑等等，都能通過cctv管道檢測一目了然。
那么cctv管道檢測報告包含哪些內容呢？cctv管道檢測報告主要內容主要包括工程概況、檢測結果、評估結果三大部分內容，具體如下。

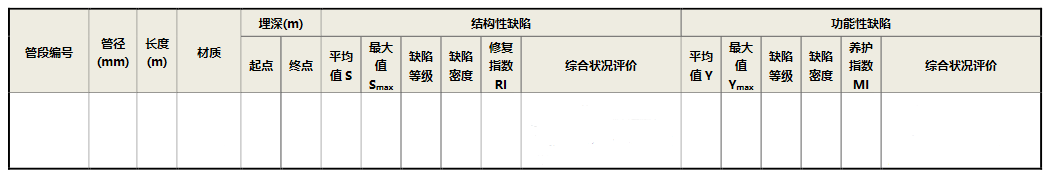

管段檢測與評估成果表
更多cctv管道檢測報告的問題可咨詢健明迪檢測。

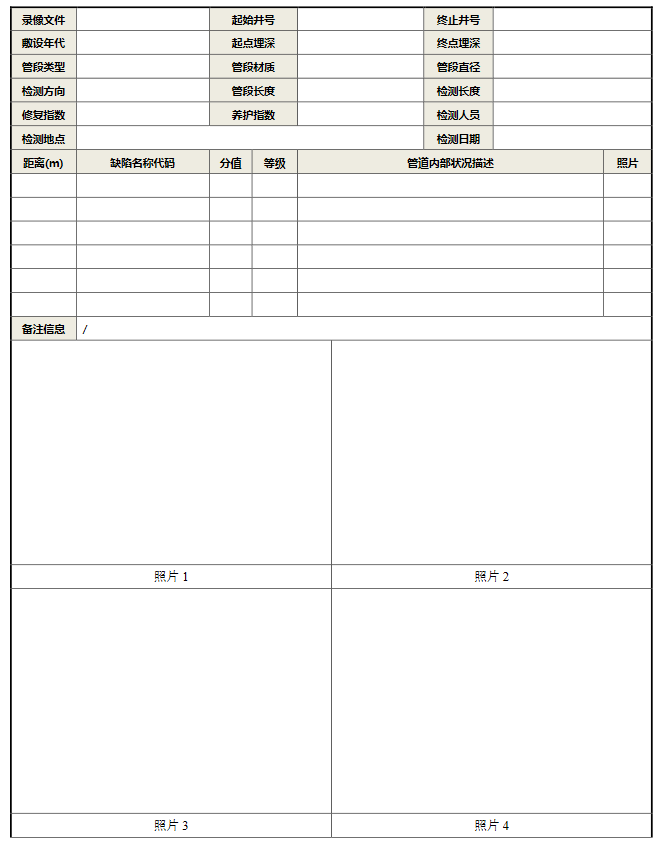

管段狀況評估表
管段功能性狀況評估
（1）管段運行狀況參數的計算
管段的運行狀況參數與損壞狀況參數的計算公式相似，將式中 n 代入管段的功能性缺陷數量即可。
（2）管段功能性缺陷參數的計算
管段的功能性缺陷參數 G 與結構性缺陷參數 F 的計算公式相似，比較管段運行狀況參數取大值。
（3）功能性缺陷密度的計算
管段的功能性缺陷密度 YM 與結構性缺陷密度 SM 的計算公式相似，密度值越大，缺陷數量越多。
（4）管段功能性缺陷評估

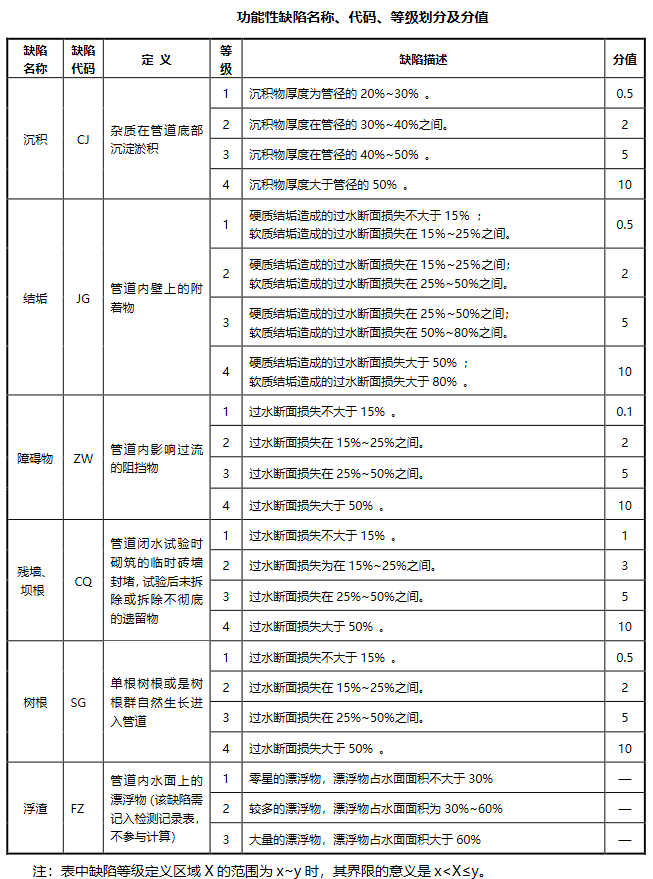

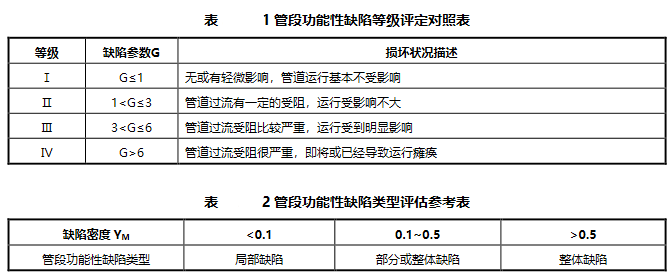

管段功能性缺陷等級的確定應符合下表1的規定。管段功能性缺陷類型評估可按下表2確定。
（5）管段養護指數的計算
管段的養護指數是在確定管段功能性缺陷等級后，再綜合管道重要性與環境因素，表示管段養護緊迫性的指標。如果管道存在缺陷，且需要養護的管道多，在養護力量有限、養護隊伍任務繁重的情況下，制定管道的養護計劃就應該根據缺陷的嚴重程度的缺陷發生后對服務區域內的影響程度，根據缺陷的輕重緩急制定養護計劃。管道功能性缺陷僅涉及管道內部運行狀況的受影響程序，與管道埋設的土質條件無關。管段養護指數應按下式計算：
MI = 0.8×G + 0.15×K + 0.05×E
式中：MI——管段養護指數；
K——地區重要性參數，可按表 3.1.3-3 的規定確定；
E——管道重要性參數，可按表 3.1.3-4 的規定確定；

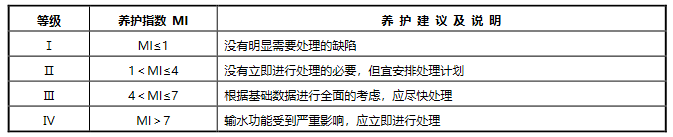

根據養護指數確定養護等級，等級越高，緊迫性越大。管段的養護等級應按表 3.1.4-3 的規定確定。
管段結構性狀況評估
（1）管段損壞狀況參數的計算

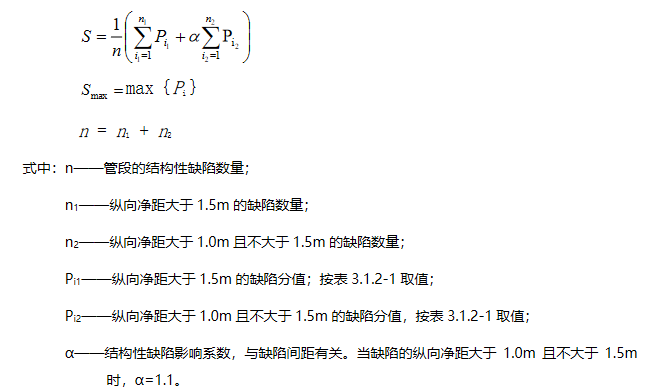

管段損壞狀況參數是缺陷分值的計算結果，S 是管段各缺陷分值的算術平均值，Smax 是管段各缺陷分值中的最高分值。管段損壞狀況參數應按下列公式計算：
（2）管段結構性缺陷參數的計算

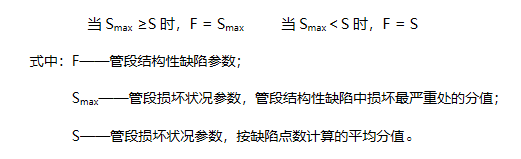

管段結構性缺陷參數 F 的確定，是比較管段損壞狀況參數取大值而得。依據排水管道缺陷的開關效應原理，即一處受阻，全線不通。因此，管段的損壞狀況等級取決于該管段中最嚴重的缺陷。管段結構性缺陷參數應按下列公式計算：
（3）結構性缺陷密度的計算

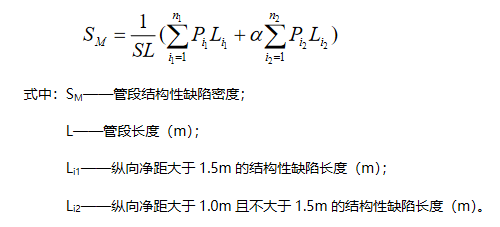

當管段存在結構性缺陷時，結構性缺陷密度應按下式計算：
管段結構性缺陷密度是基于管段缺陷平均值 S 時，對應 S 的缺陷總長度占管段長度的比值。該缺陷總長度是計算值，并不是管段的實際缺陷長度。缺陷密度值越大，表示該管段的缺陷數量越多。
（4）管段結構性缺陷評估
在進行管段的結構性缺陷評估時應確定缺陷等級，結構性缺陷參數 F 是比較了管段缺陷最高分和平均分后的缺陷分值，該參數的等級與缺陷分值對應的等級一致。管段的結構性缺陷等級僅是管體結構本身的病害狀況，沒有結合外界環境的影響因素。管段結構性缺陷類型指的是對管段評估給予局部缺陷還是整體缺陷進行綜合性定義的參考值。

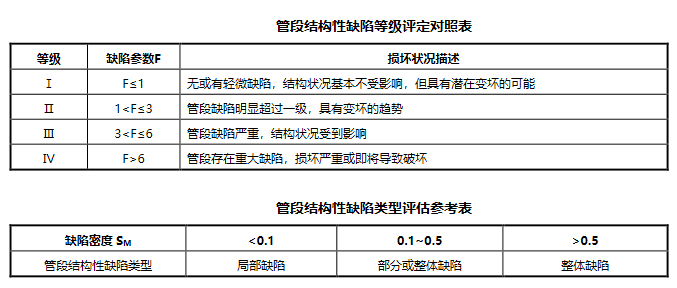

管段結構性缺陷等級的確定應符合下表的規定。管段結構性缺陷類型評估可按下表確定。
（5）管段修復指數的計算
管段的修復指數是在確定管段本體結構缺陷等級后，再綜合管道重要性與環境因素，表示管段修復緊迫性的指標。管道只要有缺陷，就需要修復。但是如果需要修復的管道多，在修復力量有限、修復隊伍任務繁重的情況下，制定管道的修復計劃就應該根據缺陷的嚴重程度和缺陷對周圍的影響程度，根據缺陷的輕重緩急制定修復計劃。修復指數是制定修復計劃的依據。管段修復指數應按下式計算：
RI = 0.7×F + 0.1×K + 0.05×E + 0.15×T
式中：RI——管段修復指數；
K——地區重要性參數，可按表 3.1.3-3 的規定確定；
E——管道重要性參數，可按表 3.1.3-4 的規定確定；
T——土質影響參數，可按表 3.1.3-5 的規定確定。

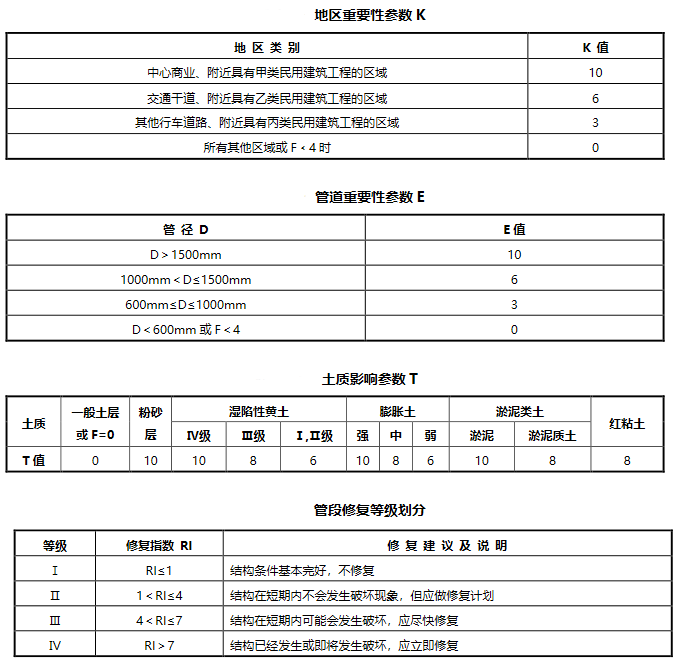

根據修復指數確定修復等級，等級越高，緊迫性越大。管段的修復等級應按下表規定確定。
評估依據與方法：
本次檢測與評估符合《城鎮排水管檢測與評估技術規程》(CJJ 181-2012)的相關規定，依照規范對管道缺陷評估方法進行簡要說明如下：
1、一般規定
當缺陷長度不大于 1m 時，長度應按 1m 計算。
當縱向 1m 范圍內有兩個以上缺陷同時存在時，分值疊加計算，缺陷分值最大不超過 10分。
2、缺陷的分類與評級

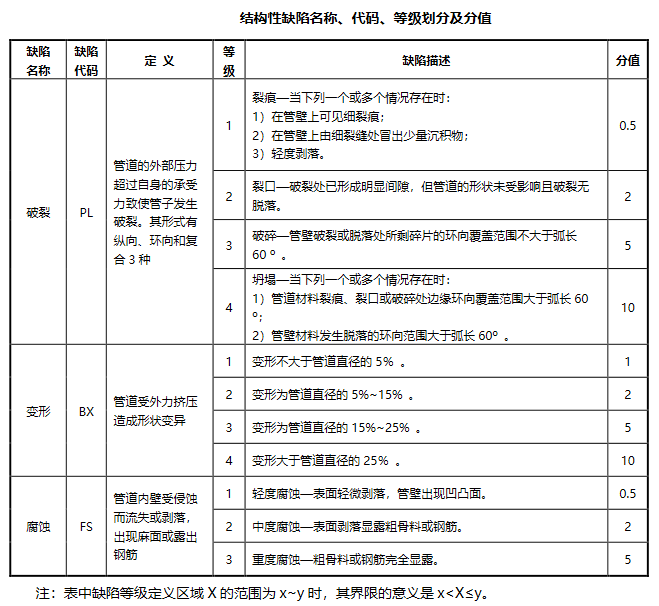

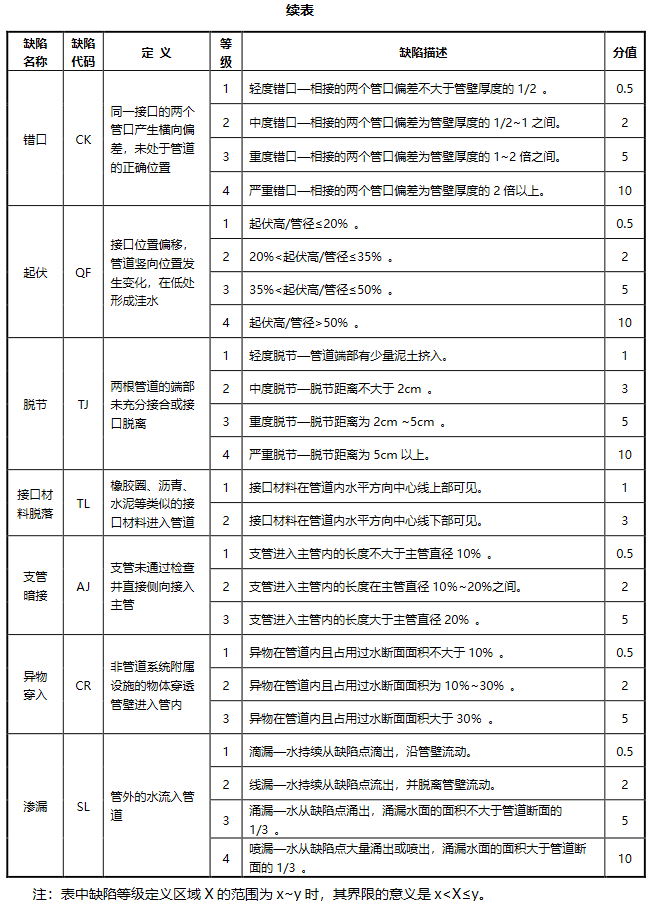

管道結構性缺陷的名稱、代碼、等級及分值劃分應符合下表的規定。
cctv管道檢測報告中的評估結果包含：評估依據與方法、管段狀況評估表、管段檢測與評估成果表。
cctv管道檢測報告：檢測結果
cctv管道檢測報告中的檢測結果包含：檢查井檢查情況匯總表、檢查井缺陷匯總一覽表、管道缺陷匯總一覽表、管道缺陷數量統計表、管道缺陷數量統計圖。

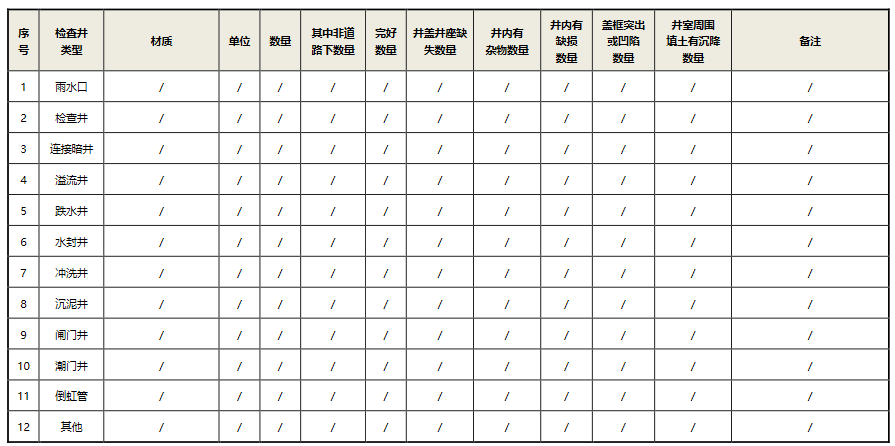

檢查井檢查情況匯總表：
檢查井缺陷匯總一覽表：

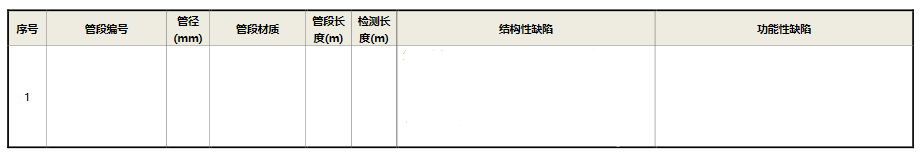

管道缺陷匯總一覽表：
本次共評估X段管道，其中X段管道存在缺陷，詳見下表

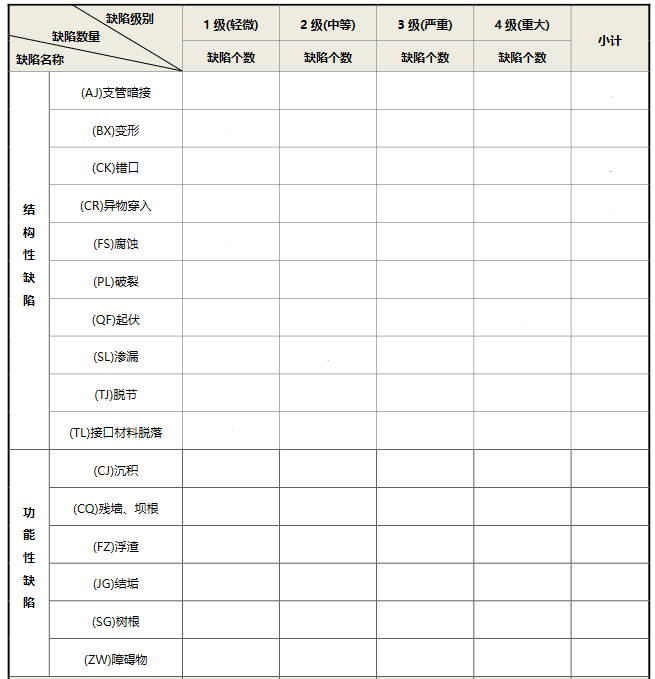

管道缺陷數量統計表：
本次共評估X段管道，其中存在缺陷X處（結構性缺陷X處，功能性缺陷X處），詳見下表：

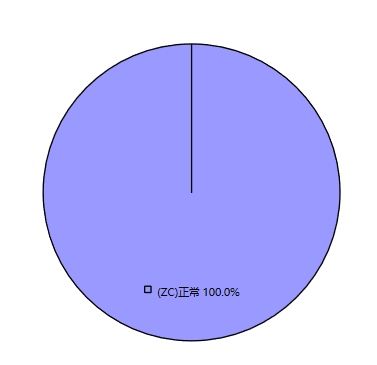

管道缺陷數量統計圖
cctv管道檢測報告：工程概況
主要有工程概況一覽表、主要工程量表、管道位置示意圖、作業流程示意圖
工程概況一覽表：工程名稱、工程地點、建設單位、設計單位、施工單位、監理單位、委托單位、檢測和評估依據標準、管道段數/長度（m）、檢測段數/長度（m）、檢測目的、檢測日期、采用儀器設備和技術方法。
主要工程量表：本次共檢測X段管道，評估X段管道，詳見下表。
管道位置示意圖：管道位置示意圖可通過“PipeSight 管道檢測視頻評估報告軟件”的“缺陷分布”功能生成。
作業流程示意圖：
cctv
